ثلاثة المرحلة أربعة خط EMI تصفية الضوضاء

حصة ل:
    الدفع نوع: T/T
    Incoterm: FOB,CFR,CIF,EXW
    أدني كمية الطلب: 2 Piece/Pieces
    موعد التسليم: 7 أيام

معلومات أساسية

Operating Frequency: 50/60Hz

Climatic Category(IEC 60068-1): 25/085/21(-25℃/+85℃ Damp Heat Test For 21 Days)

Rated Voltage: 440VAC

Rated Current: 0.5~800A@40℃

Test Voltage: 2250VDC, 3S(line-line); 1760VDC, 3S(line

Additional Info

تفاصيل التعبئة والتغليف: كرتون

إنتاجية: 500,000pcs annually

علامة تجارية: FILTEMC

نقل: Ocean,Air

مكان المنشأ: جينان

الشهادات: ISO9001, CE, UL, TUV, RoHS

رمز النظام المنسق: 8548900001

ميناء: Qingdao,Jinan,Beijing

وصف المنتج

عالية الأداء ثلاثة المرحلة أربعة خط EMI تصفية الضوضاء يتم إنتاج accoring لمتطلبات العملاء.

يمكننا تقديم الاقتباس في الوقت المناسب. يمكن أن تكون العينات جاهزة خلال 3 أيام.

وسيتم تفتيش جميع المنتجات قبل التسليم.

الشيء الأكثر أهمية هو أن المهلة لدينا يمكن أن تلبي متطلبات العملاء.

ميزات وفوائد ثلاثة المرحلة أربعة خط مرشحات الضوضاء EMI:

  • مناسبة لثلاث مراحل زائد امدادات الطاقة خط محايد.
  • هيكل مدمج ، تركيب بسيط وموفر للوقت ، ومناسب بشكل خاص للتطبيقات ذات المساحات المحدودة ، وفعالة من حيث التكلفة.
  • سلسلة FT410 هي مرشحات رباعية الطور ثلاثية الطور للأغراض العامة أحادية الطور.
  • تأثير تصفية وضع شائع وتفضيلي ممتاز للتداخل من 150 كيلو هرتز إلى 30 ميجا هرتز.


التطبيقات النموذجية لثلاثة مرشحات EMI ذات المرحلة الرابعة

  • أدوات الآلة
  • السلطة العاكس
  • معدات تحويل التردد
  • المعدات الميكانيكية معدات التشغيل الآلي
  • الجهاز الطبي والتطبيقات الكهربائية الأخرى مع ثلاث مراحل وإمدادات الطاقة محايدة

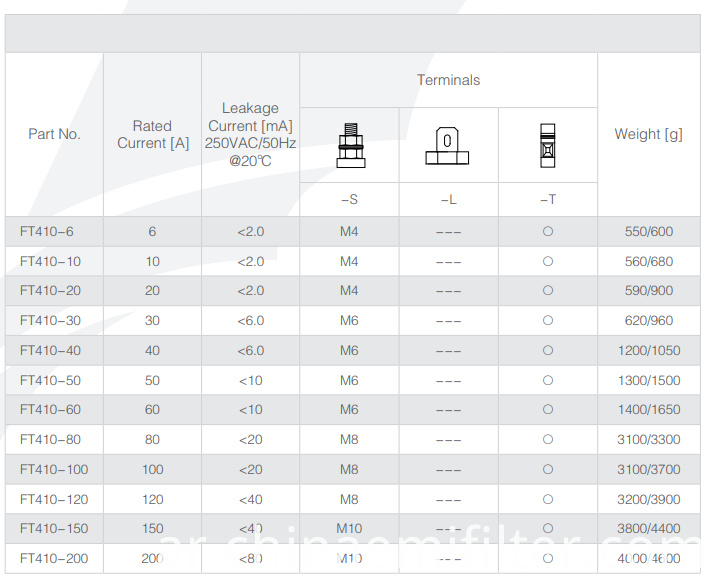

Technical Data of FT410 Series EMI Filters


ملاحظة هامة على ثلاثة المرحلة أربعة خط EMI تصفية الضوضاء:

1. تخزين مرشحات EMI: يجب عدم ترك مرشحات EMI في حرارة الشمس أو التعرض للمطر ، يجب تخزينها في مستودع مع تهوية جيدة ، ودرجة الحرارة المحيطة بين -30 ℃ و + 65 ℃ ، وهي أعلى الرطوبة النسبية للهواء أقل من 90 ٪ ، وليس السائل أو الغاز المسببة للتآكل.

2. تركيب ثلاثة المرحلة أربعة خط EMI مرشحات الضوضاء:


  • يجب تثبيت فلاتر EMI عند إدخال الطاقة ، ويكون الخط الموجود داخل الهيكل قصيرًا قدر الإمكان لتقليل التداخل المشع.
  • لا يتقاطع كلاً من خطوط الإدخال والإخراج لمرشحات EMI ولا يتم ربطها بسلسلة.
  • تأكد من أن حافة التثبيت مثبتة بالكامل ، واحتفظ بالكبل الأرضي قصيرًا قدر الإمكان إذا كانت المرشحات متصلة بمعدات أخرى.
  • إذا كانت المحطة مربطًا ، فالرجاء استخدام مفتاح ربط لربط مسمار البراغي عند التوصيل لتجنب تدوير مسمار وبالتالي التسبب في حدوث تغييرات في الدائرة الداخلية وبالتالي يؤدي إلى تقوس الفلاتر أو ماس كهربائى أو تعطله أو تأثير الترشيح. استخدم أولاً مفتاح البراغي 1 لإصلاح براغي البرغي بالقرب من العلبة المعدنية ، ثم استخدم البراغي 2 لتشديد براغي البراغي في المقدمة (كما هو موضح بالشكل 1) ، وإلا فقد تتلف المحطات الطرفية. تطبق نفس الشيء على اتصال المراحل الأخرى.
  • حافظ على أن تكون أدوات تثبيت العمودي عموديًا على العلبة المعدنية للمرشح عند تثبيت مرشحات كتلة الطرف (كما هو موضح بالشكل 2) ، ويجب ألا تكون مائلة (كما هو موضح بالشكل 3) ، وإلا فقد تتعرض الكتل الطرفية للتلف.


3. تذكير وتحذير:

يرجى قراءة جميع تحذيرات السلامة والتعليمات قبل تثبيت المرشحات ووضعها موضع الاستخدام:


  • لا تأخذ المحطات الطرفية كنقطة دعم عند تحريك المرشحات لتجنب تشويه المحطات أو فكها أو كسرها.
  • يجب أن تكون الوصلات الأرضية الواقية هي الأولى التي يتم إجراؤها عند تثبيت مرشح الضوضاء EMI للمرحلة الثالثة والرابط الأخير الذي يتم فصله.
  • تعمل الفلاتر على توليد تيار التسرب ، يرجى التأكد من تأريضها جيدًا قبل تشغيلها.
  • إذا كان التيار المقنن أعلى من 50A ، فإننا نوصي بالتأريض بواسطة أطراف الأرض ولكن ليس فقط من خلال علبة المرشحات المعدنية.
  • خطر الصدمة الكهربائية: تحتوي مرشحات EMC على مكونات تخزن شحنة كهربائية. يمكن أن تستمر الفولتية الخطرة في محطات التصفية لفترة أطول من خمس دقائق حتى بعد إيقاف الطاقة. يجب أن تتوافق شروط العمل الخاصة بمرشح الضوضاء EMI للمرحلة الرابعة من الخط الثالث مع المعايير الفنية المذكورة على الملصق ، أو أن الجهد الزائد أو الحمل الزائد قد يتسبب في تلف المرشحات. يُقترح الاستيلاء على تدابير الحماية الحالية.
  • يحدث الانخفاض الحالي عند ارتفاع درجة الحرارة المحيطة ، وفشل في اتباع متطلبات الانخفاض الحالي قد يؤدي إلى تجاوز غير مقبول لدرجة حرارة المكون ، ونتيجة لذلك سيتم تقصير عمر خدمة المرشحات بعد وقت طويل من التشغيل.


صورة المنتج
  • ثلاثة المرحلة أربعة خط EMI تصفية الضوضاء
  • ثلاثة المرحلة أربعة خط EMI تصفية الضوضاء
