فلاتر الطاقة EMI EMC ذات المرحلة الثلاثية والمكونة من أربع مراحل

حصة ل:
    الدفع نوع: T/T
    Incoterm: FOB,CFR,CIF,EXW
    أدني كمية الطلب: 2 Piece/Pieces
    موعد التسليم: 7 أيام

معلومات أساسية

نموذج: FT420/FT4200

Operating Frequency: 50/60Hz

Climatic Category(IEC 60068-1): 25/085/21(-25℃/+85℃ Damp Heat Test For 21 Days)

Rated Voltage: 440VAC

Rated Current: 0.5~800A@40℃

Test Voltage: 2250VDC, 3S(line-line); 1760VDC, 3S(line

Additional Info

تفاصيل التعبئة والتغليف: كرتون

إنتاجية: 500,000pcs annually

علامة تجارية: FILTEMC

نقل: Ocean,Air

مكان المنشأ: جينان

الشهادات: ISO9001, CE, UL, TUV, RoHS

رمز النظام المنسق: 8548900001

ميناء: Qingdao,Jinan,Beijing

وصف المنتج

تتوفر فلاتر خط من ثلاث مراحل من المرحلة الثالثة من التيار المتردد من 0.5A إلى 800A.

ومع ذلك ، يمكن تعديل هذه التصميمات بسهولة لتلبية احتياجاتك الحالية المرتفعة حتى 1000 ألف.

يرجى الاتصال FILETEMC لمتطلباتك المحددة.

وسيتم تفتيش 100 ٪ من المنتجات قبل الإرسال.
يمكننا تقديم الاقتباس في الوقت المناسب. يمكن أن تكون العينات جاهزة خلال 3 أيام.

الشيء الأكثر أهمية هو أن المهلة لدينا يمكن أن تلبي متطلبات العملاء.


ميزات وفوائد مرشحات خط AC:


  • مناسبة لثلاث مراحل زائد امدادات الطاقة خط محايد.
  • سلسلة FT420 عبارة عن فلاتر رباعية الأطوار ثلاثية الطور ذات أداء مشترك على مرحلتين.
  • سلسلة FT4200 عبارة عن مرشحات ثنائية الطور تشتمل على وضع واحد مشترك وطريقة تفاضلية واحدة مع تأثير ترشيح محسن للتداخل في الوضع التفاضلي.
  • ممتاز تأثير تصفية الوضع المشترك والتفاضلي للتداخل من 10 كيلو هرتز إلى 30 ميجا هرتز.


التطبيقات النموذجية لمرشحات RFI:

  • أدوات الآلة
  • السلطة العاكس
  • معدات تحويل التردد
  • المعدات الميكانيكية معدات التشغيل الآلي
  • الجهاز الطبي والتطبيقات الكهربائية الأخرى مع ثلاث مراحل وإمدادات الطاقة محايدة

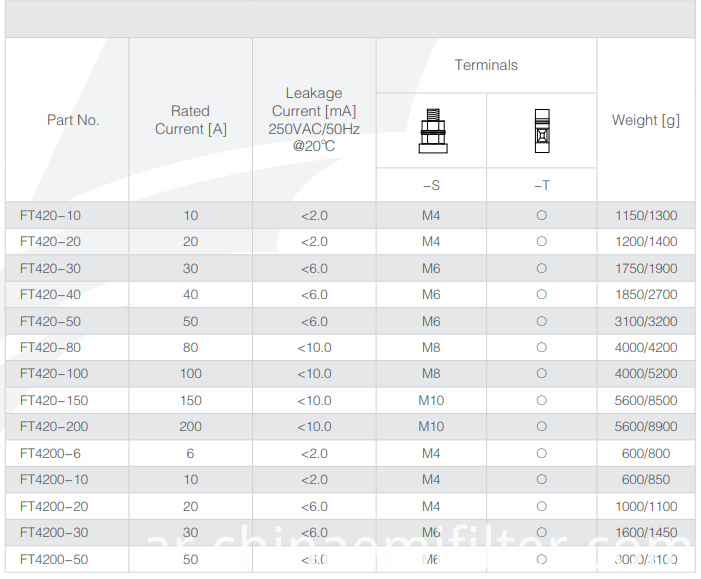

Technical Data Sheet of FT420 Series EMI Filters


ملاحظة مهمة حول تطبيق مرشح خط التيار المتردد:

1. تخزين فلاتر EMI: يجب عدم ترك فلاتر EMI في حرارة الشمس أو التعرض للمطر ، يجب تخزينها في مستودع جيد التهوية ، ودرجة الحرارة المحيطة بين -30 ℃ و + 65 highest ، وهي أعلى الرطوبة النسبية للهواء أقل من 90 ٪ ، وليس السائل أو الغاز المسببة للتآكل.

2. تركيب مرشحات EMI:


  • يجب تثبيت فلاتر EMI عند إدخال الطاقة ، ويكون الخط الموجود داخل الهيكل قصيرًا قدر الإمكان لتقليل التداخل المشع.
  • لا يتقاطع كلاً من خطوط الإدخال والإخراج لمرشحات EMI ولا يتم ربطها بسلسلة.
  • تأكد من أن حافة التثبيت مثبتة بالكامل ، واحتفظ بالكبل الأرضي قصيرًا قدر الإمكان إذا كانت المرشحات متصلة بمعدات أخرى.
  • إذا كانت المحطة مربطًا ، فالرجاء استخدام مفتاح ربط لربط مسمار البراغي عند التوصيل لتجنب تدوير مسمار وبالتالي التسبب في حدوث تغييرات في الدائرة الداخلية وبالتالي يؤدي إلى تقوس الفلاتر أو ماس كهربائى أو تعطله أو تأثير الترشيح. استخدم أولاً مفتاح البراغي 1 لإصلاح براغي البرغي بالقرب من العلبة المعدنية ، ثم استخدم البراغي 2 لتشديد براغي البراغي في المقدمة (كما هو موضح بالشكل 1) ، وإلا فقد تتلف المحطات الطرفية. تطبق نفس الشيء على اتصال المراحل الأخرى.
  • حافظ على أن تكون أدوات تثبيت العمودي عموديًا على العلبة المعدنية للمرشح عند تثبيت مرشحات كتلة الطرف (كما هو موضح بالشكل 2) ، ويجب ألا تكون مائلة (كما هو موضح بالشكل 3) ، وإلا فقد تتعرض الكتل الطرفية للتلف.


3. تذكير وتحذير:

يرجى قراءة جميع تحذيرات السلامة والتعليمات قبل تثبيت المرشحات ووضعها موضع الاستخدام:


  • لا تأخذ المحطات الطرفية كنقطة دعم عند تحريك المرشحات لتجنب تشويه المحطات أو فكها أو كسرها.
  • يجب أن تكون الوصلات الأرضية الواقية الأولى التي يتم إجراؤها عند تثبيت مرشح EMC والأخير الذي يتم فصله.
  • تعمل الفلاتر على توليد تيار التسرب ، يرجى التأكد من تأريضها جيدًا قبل تشغيلها.
  • إذا كان التيار المقنن أعلى من 50A ، فإننا نوصي بالتأريض بواسطة أطراف الأرض ولكن ليس فقط من خلال علبة المرشحات المعدنية.
  • خطر الصدمة الكهربائية: تحتوي مرشحات EMC على مكونات تخزن شحنة كهربائية. يمكن أن تستمر الفولتية الخطرة في محطات التصفية لفترة أطول من خمس دقائق حتى بعد إيقاف الطاقة. يجب أن تمتثل ظروف عمل مرشح EMI للمعايير الفنية الواردة في الملصق ، أو أن الجهد الزائد أو الحمل الزائد قد يتسبب في تلف المرشحات. يُقترح الاستيلاء على تدابير الحماية الحالية.
  • يحدث الانخفاض الحالي عند ارتفاع درجة الحرارة المحيطة ، وفشل في اتباع متطلبات الانخفاض الحالي قد يؤدي إلى تجاوز غير مقبول لدرجة حرارة المكون ، ونتيجة لذلك سيتم تقصير عمر خدمة المرشحات بعد وقت طويل من التشغيل.


صورة المنتج
  • فلاتر الطاقة EMI EMC ذات المرحلة الثلاثية والمكونة من أربع مراحل
