Jinan Filtemc Electronic Equipment Co., Ltd. AC مرشح EMI,مرشحات Enerdoor AC Line,مرشح خط التيار المتردد
الصفحة الرئيسية > قائمة المنتجات > AC مرشح EMI > 3 المرحلة تصفية > مرشحات EMI / RFI ثلاثية المراحل من ثلاثة مراحل

مرشحات EMI / RFI ثلاثية المراحل من ثلاثة مراحل

حصة ل:
    الدفع نوع: T/T
    Incoterm: FOB,CFR,CIF,EXW
    أدني كمية الطلب: 2 Piece/Pieces
    موعد التسليم: 7 أيام
  • Ms. Cindy Suen

معلومات أساسية

نموذج: FT320

Rated Voltage: 250/440VAC

Operating Frequency: 50/60Hz

Rated Current: 0.5~2000A@40℃

Test Voltage: 2250VDC, 3S(line-line); 2700VDC, 3S(line-ground)

Climatic Category(IEC 60068-1): 25/085/21(-25℃/+85℃ Damp Heat Test For 21 Days)

Additional Info

تفاصيل التعبئة والتغليف: كرتون

إنتاجية: 500,000pcs annually

علامة تجارية: FILTEMC

نقل: Ocean,Air

مكان المنشأ: جينان

الشهادات: ISO9001, CE, UL, TUV, RoHS

رمز النظام المنسق: 8548900001

ميناء: Qingdao,Jinan,Beijing

وصف المنتج

يمكن تخصيص فلاتر EMI / RFI ثلاثية المراحل من ثلاثة خطوط AC وفقًا لمتطلبات العملاء.

الاقتباس الفوري. العينات ستكون جاهزة للإرسال خلال 3 أيام.

100 ٪ تفتيش للمنتجات النظام. مهلة قصيرة.

ميزات وفوائد مرشح AC EMI:


  • مناسبة لثلاث مراحل ثلاثة امدادات الطاقة.
  • سلسلة FT320 عبارة عن فلاتر ثلاثية الأطوار ثلاثية الطور ذات أداء مشترك على مرحلتين.
  • سلسلة FT3200 هي فلاتر ثنائية الطور تشتمل على وضع واحد مشترك وطريقة تفاضلية واحدة مع تأثير ترشيح محسن للتداخل في الوضع التفاضلي.
  • ممتاز تأثير تصفية الوضع المشترك والتفاضلي للتداخل من 10 كيلو هرتز إلى 30 ميجا هرتز.
  • 520VAC أو 690VAC إصدارات الجهد العالي اختياري.


التطبيقات النموذجية لمرشح خط التيار المتردد:


  • تستخدم على نطاق واسع لجميع أنواع الوحدة الكهربائية مع نمط الاتصال
  • آلة الطباعة ، معدات التعبئة
  • معدات الغزل والنسيج ، صناعة أجهزة تكييف الهواء
  • ups ، المعدات الطبية ، الخ

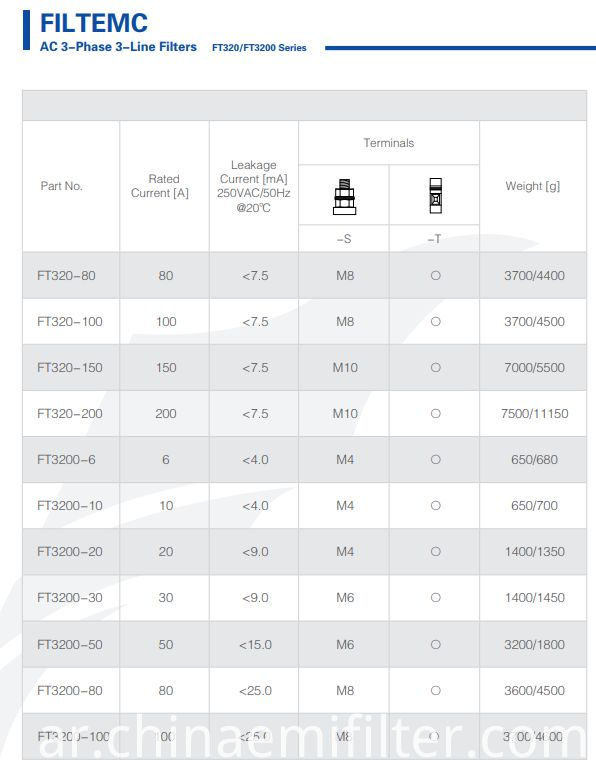

1-2 Technical Data of FT320 Series EMI Filters


Technical Data Of Ft320 Series Emi Filters



ملاحظة مهمة حول تطبيق مرشح خط التيار المتردد:

1. تخزين مرشحات EMI: يجب عدم ترك مرشحات EMI في حرارة الشمس أو التعرض للمطر ، يجب تخزينها في مستودع مع تهوية جيدة ، ودرجة الحرارة المحيطة بين -30 ℃ و + 65 ℃ ، وهي أعلى الرطوبة النسبية للهواء أقل من 90 ٪ ، وليس السائل أو الغاز المسببة للتآكل.

2. تركيب مرشحات EMI:


  • يجب تثبيت فلاتر EMI عند إدخال الطاقة ، ويكون الخط الموجود داخل الهيكل قصيرًا قدر الإمكان لتقليل التداخل المشع.
  • لا يتقاطع كلاً من خطوط الإدخال والإخراج لمرشحات EMI ولا يتم ربطها بسلسلة.
  • تأكد من أن حافة التثبيت مثبتة بالكامل ، واحتفظ بالكبل الأرضي قصيرًا قدر الإمكان إذا كانت المرشحات متصلة بمعدات أخرى.
  • إذا كانت المحطة مربطًا ، فالرجاء استخدام مفتاح ربط لربط مسمار البراغي عند التوصيل لتجنب تدوير مسمار وبالتالي التسبب في حدوث تغييرات في الدائرة الداخلية وبالتالي يؤدي إلى تقوس الفلاتر أو ماس كهربائى أو تعطله أو تأثير الترشيح. استخدم أولاً مفتاح البراغي 1 لإصلاح براغي البرغي بالقرب من العلبة المعدنية ، ثم استخدم البراغي 2 لتشديد براغي البراغي في المقدمة (كما هو موضح بالشكل 1) ، وإلا فقد تتلف المحطات الطرفية. تطبق نفس الشيء على اتصال المراحل الأخرى.
  • حافظ على أن تكون أدوات تثبيت العمودي عموديًا على العلبة المعدنية للمرشح عند تثبيت مرشحات كتلة الطرف (كما هو موضح بالشكل 2) ، ويجب ألا تكون مائلة (كما هو موضح بالشكل 3) ، وإلا فقد تتعرض الكتل الطرفية للتلف.


3. تذكير وتحذير:

يرجى قراءة جميع تحذيرات السلامة والتعليمات قبل تثبيت المرشحات ووضعها موضع الاستخدام:


  • لا تأخذ المحطات الطرفية كنقطة دعم عند تحريك المرشحات لتجنب تشويه المحطات أو فكها أو كسرها.
  • يجب أن تكون الوصلات الأرضية الواقية الأولى التي يتم إجراؤها عند تثبيت مرشح EMC والأخير الذي يتم فصله.
  • تعمل الفلاتر على توليد تيار التسرب ، يرجى التأكد من تأريضها جيدًا قبل تشغيلها.
  • إذا كان التيار المقنن أعلى من 50A ، فإننا نوصي بالتأريض بواسطة أطراف الأرض ولكن ليس فقط من خلال علبة المرشحات المعدنية.
  • خطر الصدمة الكهربائية: تحتوي مرشحات EMC على مكونات تخزن شحنة كهربائية. يمكن أن تستمر الفولتية الخطرة في محطات التصفية لفترة أطول من خمس دقائق حتى بعد إيقاف الطاقة. يجب أن تمتثل ظروف عمل مرشح EMI للمعايير الفنية الواردة في الملصق ، أو أن الجهد الزائد أو الحمل الزائد قد يتسبب في تلف المرشحات. يُقترح الاستيلاء على تدابير الحماية الحالية.
  • يحدث الانخفاض الحالي عند ارتفاع درجة الحرارة المحيطة ، وفشل في اتباع متطلبات الانخفاض الحالي قد يؤدي إلى تجاوز غير مقبول لدرجة حرارة المكون ، ونتيجة لذلك سيتم تقصير عمر خدمة المرشحات بعد وقت طويل من التشغيل.


صورة المنتج
  • مرشحات EMI / RFI ثلاثية المراحل من ثلاثة مراحل
